【高精度】0.65A~3.4A真關斷限流開關系列

發布時間 2024-01-09 | | 返回


                本期芯朋微技術團隊為各位粉絲分享高精度限流開關AP1625X，該系列芯片具有高精度限流、低溫升、真關斷、高可靠性等優點，


                可應用于USB充電、筆記本電腦、機頂盒、智能電視等場合。

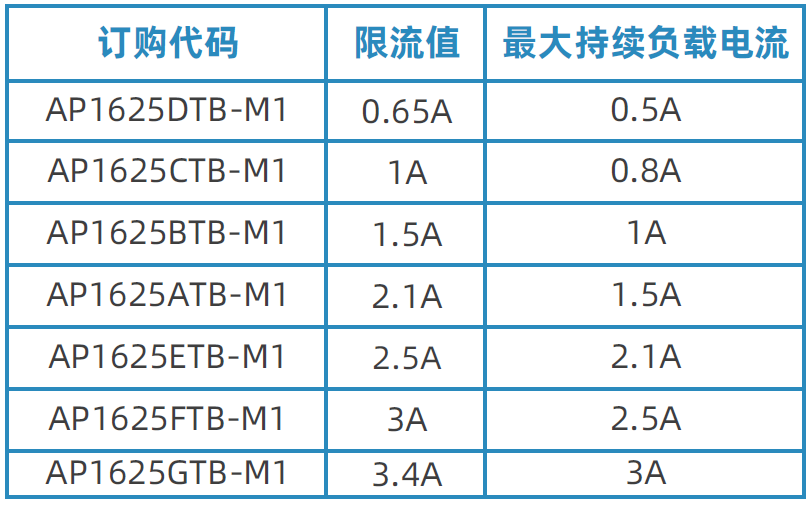

◆ 寬限流范圍：0.65A、1A、1.5A 、2.1A 、2.5A、3A、3.4A七個限流檔位可選，應用靈活；

◆ 高精度限流：采用超低失調運放，限流精度高達±8%；

◆ 低溫升：內置45mΩ P溝道MOSFET， SOT23-5L封裝實現3A持續負載電流，并且具有超低功耗和溫升；
◆ 真關斷：反灌電流小于2.5uA，更安全節能；

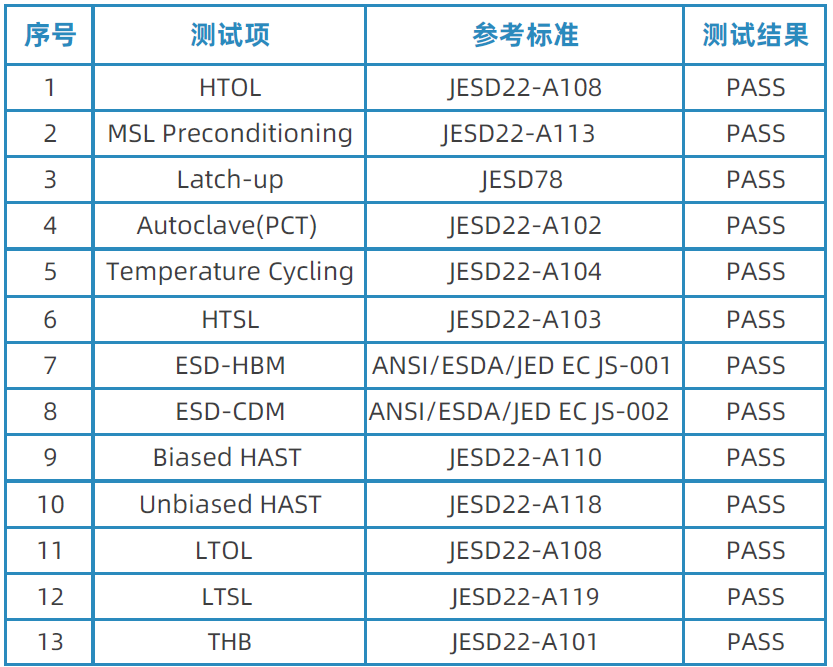

◆ 安全可靠：輸入欠壓保護、過流保護、短路保護、防反灌保護、過溫保護、輸出智能放電等。

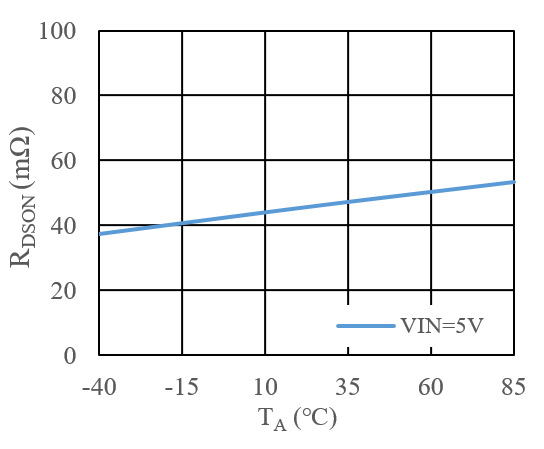

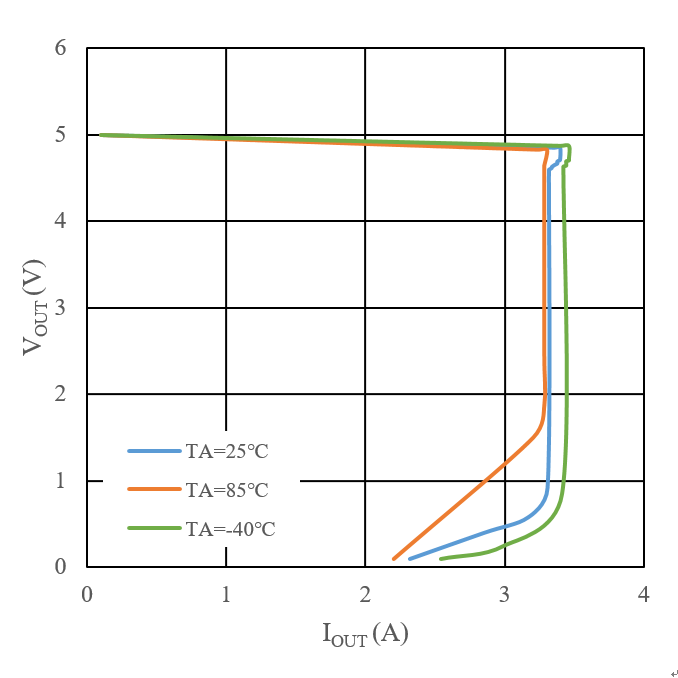

測試條件：VIN＝5V, TA=25℃/85℃/-40℃

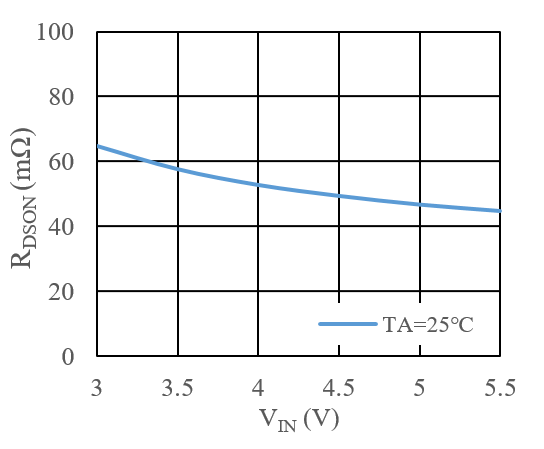

測試條件： IOUT=1A，VIN=3~5.5V@ TA=25℃ 或TA=-40~85℃@ VIN=5V

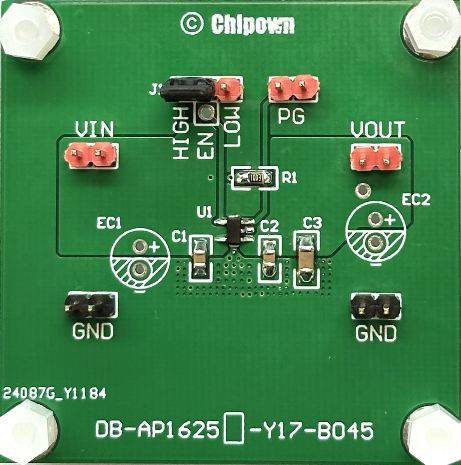

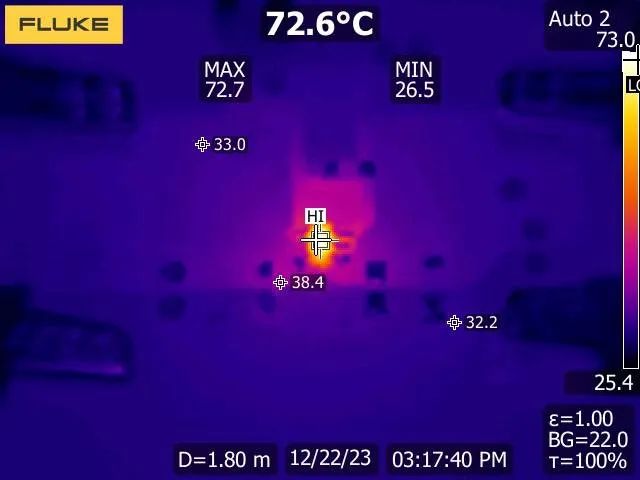

測試條件1：VIN＝5V, IOUT=2.1A，

環境溫度25℃，Demo半開放、無風環境

測試條件2：VIN＝5V, 輸出短路，

環境溫度25℃，Demo半開放、無風環境

測試結果：模塊表面最高溫度記錄為殼溫

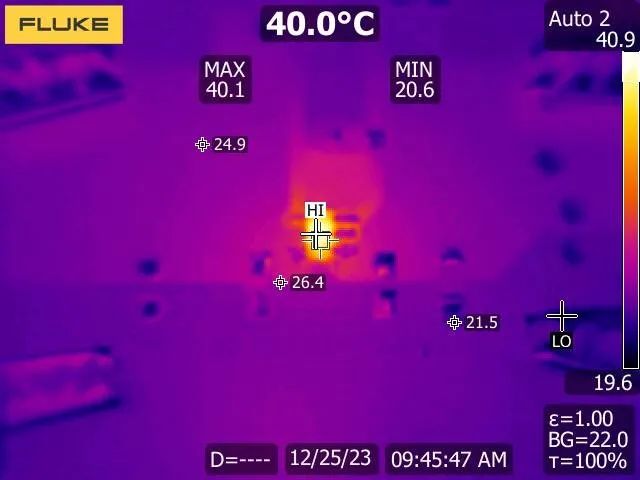

AP1625E帶載2.1A

  AP1625E輸出短路


過流保護

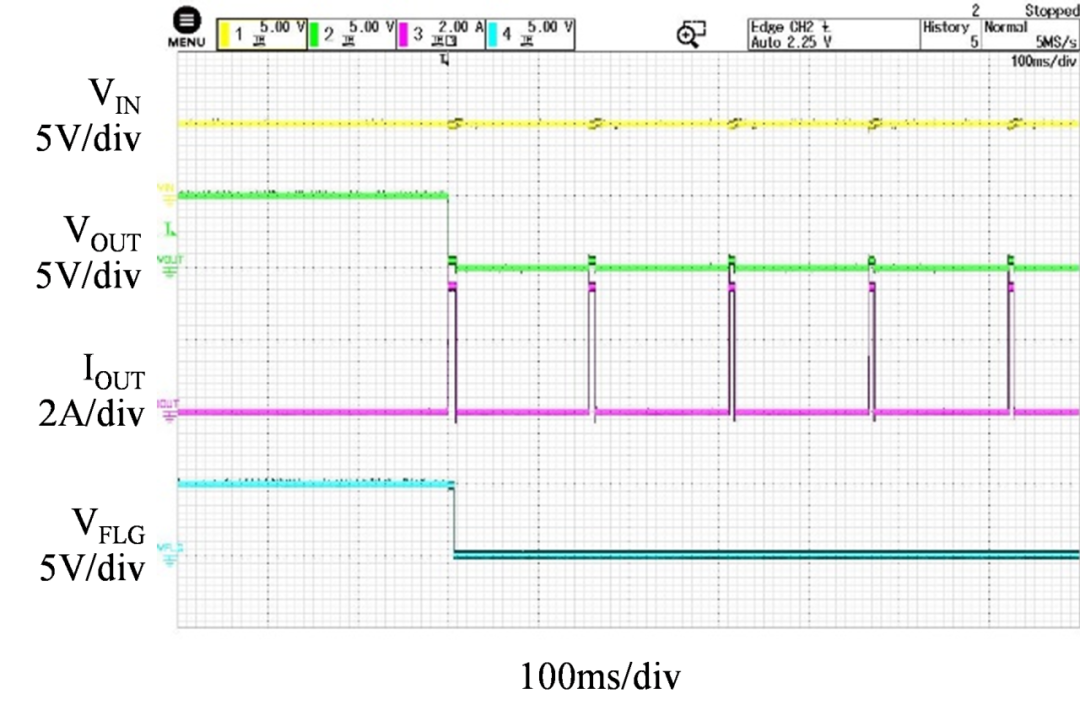

短路保護

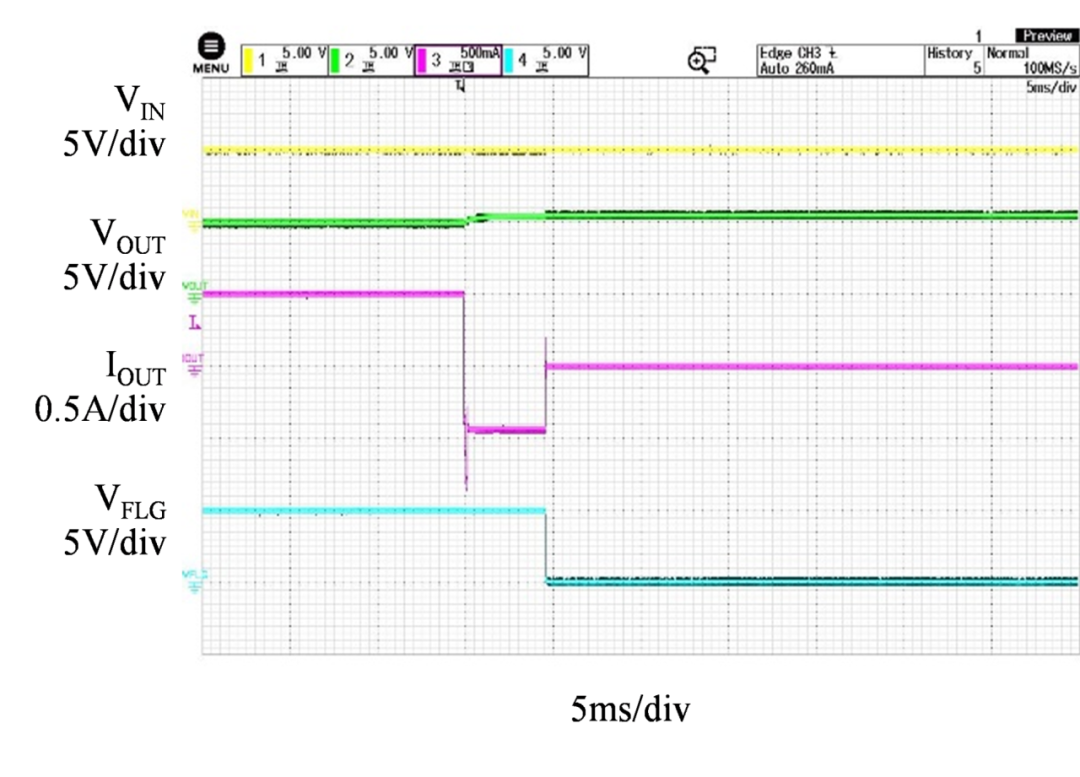

防反灌保護

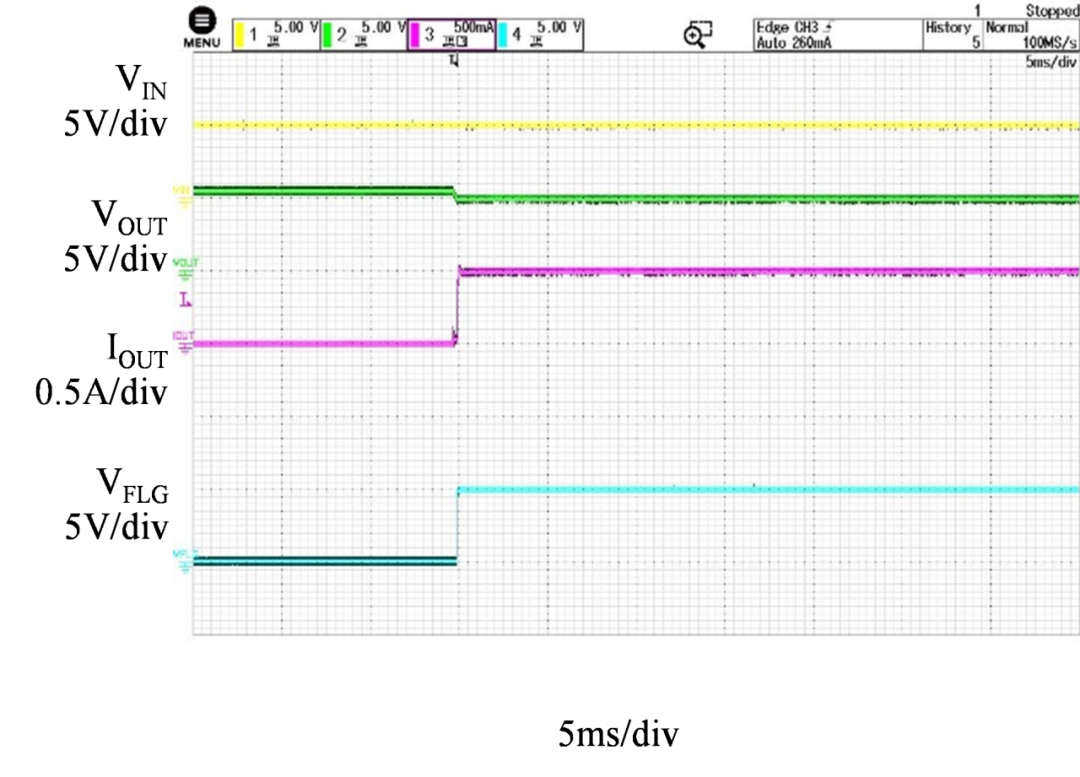

反灌保護恢復

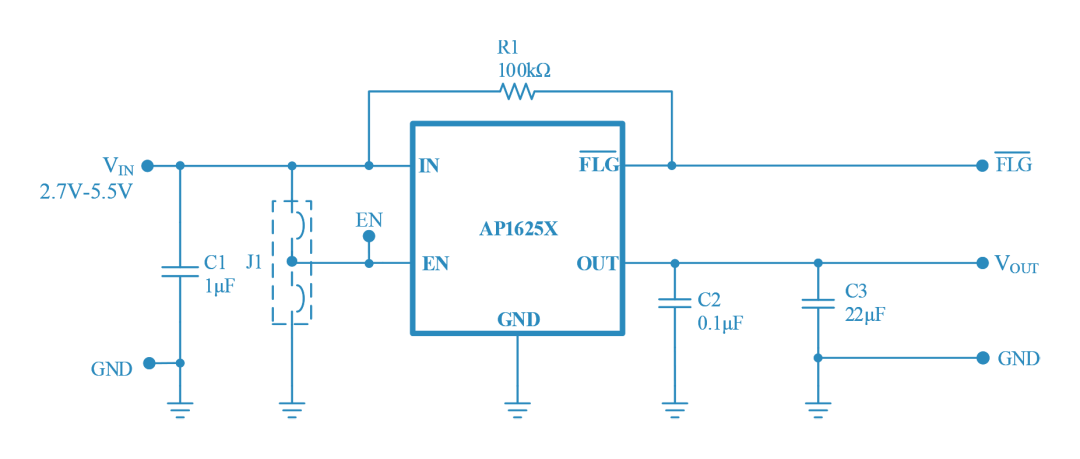

① 為了得到最好的芯片性能，電源輸入電容C1盡量靠近芯片的VIN和GND腳，輸出電容C2盡量靠近芯片的OUT和GND腳；


② VIN和OUT腳是功率腳，PCB布線時需考慮預留足夠的走線線寬；


③ 推薦將GND連接到一個大面積地，可以進一步減小芯片的溫升；


④ EN腳是芯片的使能控制腳，內部未設置上拉或者下拉電阻，使用時不可以懸空。


⑤ 故障標志輸出腳可以接到MCU的I/O口，實現過流、過溫、短路等保護故障上報功能，如果不使用此功能，可以將該引腳懸空。
